Für Gleise von Märklin (Spur Z) oder andere. Die Gleiswendel kann 1- bzw. 2- spurig verwendet werden. Für die innere Spur wird der Radius 2 und für die äußere Spur der Radius 3 verwendet. Natürlich können auch Flexgleise verwendet werden.

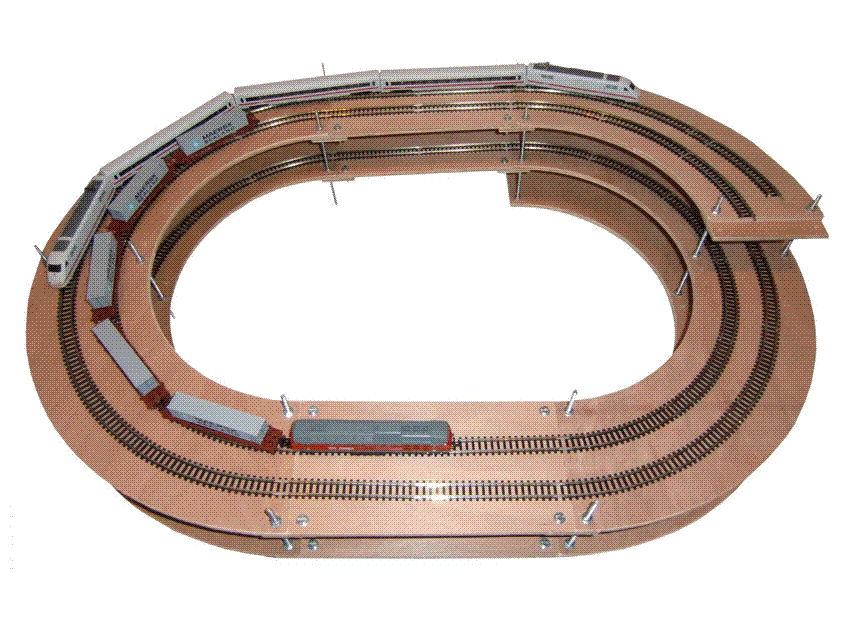

Die Gleiswendel kann auf bis zu 2 1/4 Ebenen aufgebaut werden, mit einem maximalen Höhenunterschied von 60 mm von Ebene zu Ebene. Von unten bis oben sind es 135 mm Höhenunterschied. Durch die Gewindestangen und Muttern können Sie problemlos und einfach die Höhe der Gleiswendel ändern. Die Gleiswendel kann links- oder rechtsdrehend aufgebaut werden (auf dem Foto ist eine rechtsdrehende Gleiswendel dargestellt). Alle Sperrholzteile sind CNC gefertig.
Technische Daten:
Spur: Z Radius: R2 und R3 oder Flexgleise Länge des Trassenstücks: 200 mm Länge: 740 mm Breite: 540 mm Trassenbreite: 110 mm Gesamthöhe: 90 mm bis 135 mm Höhe zw. den Ebenen: 40 mm bis 60 mm Steigung: ~2,3 % bis 3,4 % Anzahl der Ebenen: bis zu 2 Material: 6,5 mm Multiplex Birke, M4-Gewindestangen Windung: Aufbau rechts- oder linksdrehend möglich
Inhalt:
4 Halbkreise, 1 Viertelkreis, 4 Trassenstücke, 9 Verbindungsstücke (alle Teile inkl. Bohrungen), 12 Gewindestangen, Unterlegscheiben, Muttern und Aufbauanleitung. (Die Lieferung erfolgt ohne Gleise und rollendes Material.)
