Für Gleise von Märklin (Spur Z) oder andere. Die Gleiswendel kann 1- bzw. 2- spurig verwendet werden. Für die innere Spur wird der Radius 2 und für die äußere Spur der Radius 3 verwendet. Natürlich können auch Flexgleise verwendet werden.

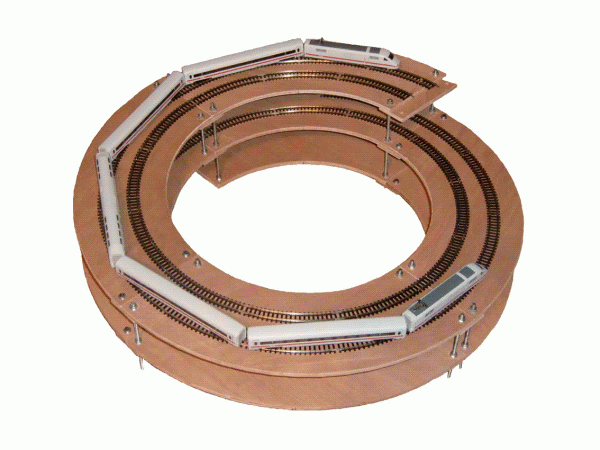

Die Gleiswendel ist auf 2 1/4 Ebenen aufgebaut, mit je 60 mm Höhenunterschied von Ebene zu Ebene. Von unten bis oben sind es 135 mm Höhenunterschied. Durch die Gewindestangen und Muttern können Sie problemlos und einfach die Höhe der Gleiswendel ändern. Alle Sperrholzteile sind CNC gefertigt.Auf dem Foto ist eine rechtsdrehende Gleiswendel dargestellt.
Technische Daten:
Spur: Z Radius: R2 und R3 oder Flexgleise Außendurchmesser: 540 mm Innendurchmesser: 320 mm Trassenbreite: 110 mm Gesamthöhe: 135 mm Höhe zw. den Ebenen: 60 mm Steigung: ~4,4 % Anzahl der Ebenen: 2 1/4 Material: 6,5 mm Multiplex Birke, M4-Gewindestangen Windung: rechts- oder linksdrehend möglich(bitte auswählen)
Inhalt:
Eine vollständig zusammengebaute Gleiswendel. (Die Lieferung erfolgt ohne Gleise und rollendes Material.)
